Medición y Dictamen
Un moderno medidor multifuncional puede determinar decenas de diferentes parámetros de un sistema eléctrico: fase , la línea y la tensión del sistema , la línea y el sistema de corrientes, potencia activa , reactiva y aparente , por fase o total de energía , activa , reactiva y aparente , por fase o amplitud armónica total y el total de los factores de distorsión armónica , frecuencia y factor de potencia.
Dos principales parámetros que han de ser siempre medidos: tensión y corriente. Otros parámetros son evaluados por un cálculo electrónico basado en los valores de medición de tensión y corriente.
Instrumentos análogos
Cuentan con una bobina móvil y un indicador, la medida está claramente representada por el indicador en una escala.
Por medio de interruptores los instrumentos analógicos pueden mostrar sólo a la vez, las medidas de los sistemas trifásicos.
La instalación es mediante riel DIN o en el panel frontal de distribuidores de baja y media tensión

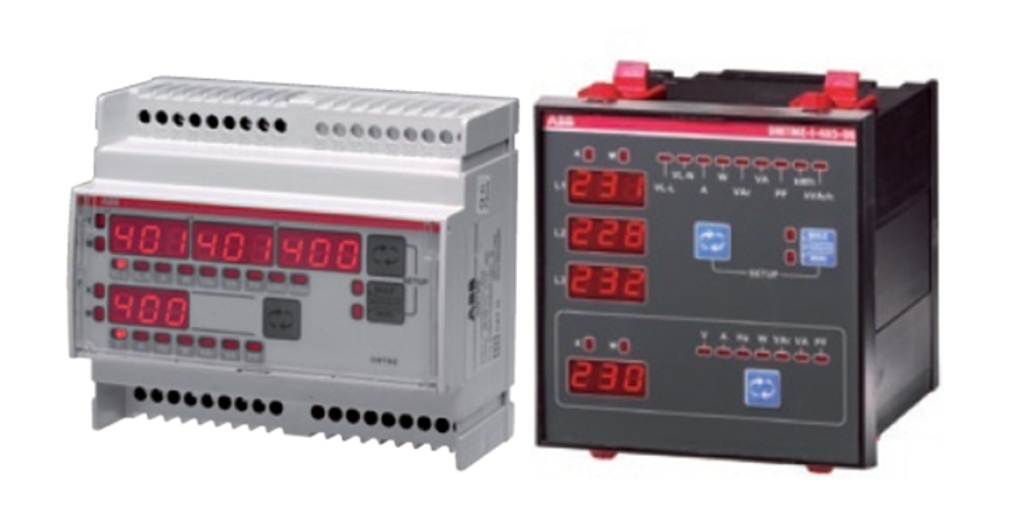

Instrumentos DMTME
DMTME son multímetros digitales para la medición TRMS de los principales parámetros eléctricos en redes de 230/400 Vac trifásica , incluidos los valores máximo , mínimo y la energía activa y reactiva .
El modelo DMTME – I- 485 está equipado además con dos relés , totalmente programable , ya sea como salidas de pulsos para medición remota del consumo de energía , o como salidas de alarma y un puerto RS485 para la comunicación Modbus .
Analizadores de redes ANR
Están diseñados para el análisis avanzado de todas las redes de distribución eléctrica.
ANR es un dispositivo de medición y registro de parámetros de red, proporciona la información de las alarmas, los datos de encaminamiento de los sistemas de supervisión y control.
ANR puede medir corriente y tensión en TRMS, frecuencia, factor de potencia, potencia aparente activa y reactiva.
