Utilizados para alojar toda la gama System pro M compact para Distribución de Potencia y Control. Con una capacidad desde 2 hasta 216 módulos y hasta 400 A. Opciones sin puerta y con puerta; para sobreponer y empotrar. Con Grados de Protección IP 40, IP 55 e IP 66.
- Corriente asignada (ln)
- Grado de Protección
- Empotrar/Sobreponer
- Interior/Exterior
- Tipo de Instalación
- Material
- Autoextinguibilidad
- Temperatura de instalación
- Resistencia Calor/ Fuego
- Clase de Aislamiento
- Color
- Puerta
- Apertura (Puerta)
- Número de Módulos
- Distancia entre filas
- Barra Neutro + Tierra
- Conformidad con la Norma
Cubrebornas IP 40
- 125 A
- IP 40/IK 08
- Sobreponer
- Interior
- Residencial/Industrial
- Termoplástico
- Autoextinguible
- -25...+60 ºC
- 650 ºC (IEC 60695-2-11
- Doble Aislamiento
- Blanco RAL 9016
- No tiene
- N/A
- 2-4-6
- N/A
- Accesorio adicional
- IEC 60670
Unibox IP 40
- 125 A
- IP 40/IK 09
- Empotrar
- Interior
- Residencial
- Termoplástico
- Autoextinguible
- -15...+60 ºC
- 650 ºC (IEC 60695-2-11)
- Doble Aislamiento
- Blanco RAL 9016
- Ahumada
- Bisagra vertical
- 8-12-24-36-54
- 150 mm
- Accesorio adicional
- IEC 60670
Estetica IP 40
- 125 A
- IP 40/IK 08
- Empotrar
- Interior
- Residencial
- Termoplástico
- Autoextinguible
- -15...+60 ºC
- 650 ºC (IEC 60695-2-11)
- Doble Aislamiento
- Blanco RAL 9016
- Ahumada
- Bisagra horizontal
- 4-8-12-24-36
- 150 mm
- Accesorio adicional
- IEC 60670
Europa IP 55
- 125 A
- IP 55/IK 08
- Sobreponer
- Interior/Exterior
- Residencial/Industrial
- Termoplástico
- Autoextinguible
- -25...+60 ºC
- 650 ºC (IEC 60695-2-11)
- Doble Aislamiento
- Gris claro RAL 7035
- Semi-Ahumada
- Bisagra horizontal
- 4-6-10-204-6-10-20
- 145 mm
- Accesorio adicional
- IEC 60670
Europa IP 65
- 125 A
- IP 65/IK 08
- Sobreponer
- Interior/Exterior
- Residencial/Industrial
- Termoplástico
- Autoextinguible
- -25...+60 ºC
- 650 ºC (IEC 60695-2-11)
- Doble Aislamiento
- Gris claro RAL 7035
- Semi-Ahumada
- Bisagra Vertical
- 4-8-12-18-24-36-54
- 150 mm
- Accesorio adicional
- IEC 60670
Gemini IP 66
- 400 A
- IP 66/IK 10
- Sobreponer
- Interior/Exterior
- Residenical/Terciario/Industiral
- Termoplástico moldeado por coinyección
- Autoextinguible
- -25...+100 °C
- 750 °C (IEC 60695-2-1)
- Doble Aislamiento
- Gris Calaro RAL 7035
- Transparente/Opaca
- Bisagra Vertical Reversible
- 24-54-72-96-120-216
- 150 y 225 mm
- Accesorio Adicional
- IEC 60670 y IEC 60439-1

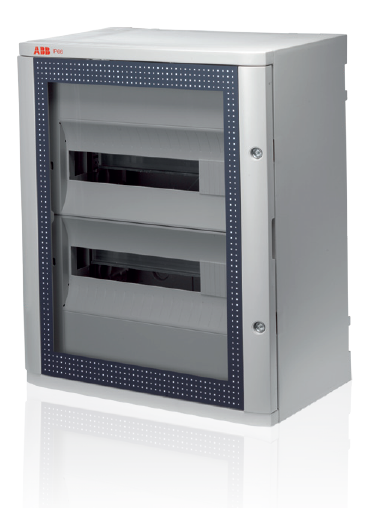

Gabinete Gemini
Gemini de ABB, revoluciona el mercado de los gabinetes aislantes para baja tensión. Es el primer gabinete realizado en material termoplástico al que se le proporcionan las mismas características mecánicas que al poliéster, gracias a la técnica de moldeo por inyección. Esto significa, un producto sumamente robusto, con un revestimiento exterior rígido y un núcleo interior expandido. Además no contiene fibra de vidrio, por lo que con el paso del tiempo no aflora este a la superficie perjudicando la funcionalidad y la seguridad de utilización y manejo; como habitualmente suele suceder con los gabinetes de poliéster.
El grado de protección es IP66 (IP40 con puerta abierta y componentes interiores instalados) y la resistencia a los agentes químicos y atmosféricos es muy alta, motivo por el cual los gabinetes Gemini garantizan excelentes prestaciones, incluso bajo condiciones de funciona-miento a la intemperie o particularmente severas.
