Cajas aislantes serie Europa
Las cajas aislantes para montaje en pared de la serie Europa cuentan con protección IP 65, lo que hace que sean ideales para instalación en exteriores. Ello significa que pueden utilizarse para construir cajas de conexión en el lado de la carga de strings fotovoltaicos.
Las características principales de las cajas aislantes de pared de la serie Europa incluyen:
Aislamiento de clase II
- Fabricación en material termoplástico autoextinguible capaz de soportar el calor extremo y fuego hasta 650 °C (prueba de hilo incandescente) en cumplimiento de las normas IEC 60695-2-11
- Temperatura de instalación: -25 °C a +60 °C
- Tensión nominal de aislamiento: 1000 V CA; 1500 V CC
- Resistencia a golpes: 6 julios (IK 08 grados)
- Bastidor de carril DIN extraíble para una conexión más cómoda en el banco. Pueden desmontarse (y volver a montarse mediante un mecanismo de encaje a presión) para que sea más fácil disponer cada uno de los cables
- Puede instalarse aparamenta de 53, 68 y 75 mm de profundidad
- Modelos con 8 módulos o más equipados con tapas pasacables y otra bimaterial para facilitar la entrada de tubos y cables
- Cumplen las normas IEC 23-48, IEC 23-49 e IEC 60670 – Marca IMQ
| Descripcion Tipo | Dimensiones |
| Caja aislante IP65 P/gris Ahumada 4M | 140 x 220 x 140 |
| Caja aislante IP65 P/gris Ahumada 8M | 205 x 220 x 140 |
| Caja aislante IP65 P/gris Ahumada 12M | 275 x 220 x 140 |
| Caja aislante IP65 P/gris Ahumada 8M 1 Fila | 380 x 220 x 140 |
| Caja aislante IP65 P/gris Ahumada 24M 2 Filas | 275 x 370 x 140 |
| Caja aislante IP65 P/gris Ahumada 36M 2 Filas | 380 x 370 x 140 |

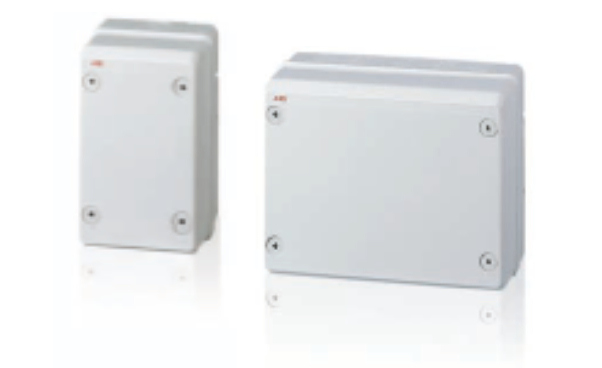

Cajas con frontal ciego
ABB también proporciona cajas con frontal ciego IP65 de policarbonato que son idóneas para instalaciones en exteriores.
Las características principales de las cajas de derivación son las siguientes:
- Aislamiento de clase II
- Fabricación en policarbonato autoextinguible capaz de soportar el calor extremo y el fuego hasta 960 °C (prueba de hilo incandescente) en cumplimiento de las normas IEC 60695-2-11
- Temperatura de instalación: -25 °C a +60 °C
- Tensión nominal de aislamiento: 1000 V CA; 1500 V CC
- Resistencia a golpes: 20 julios (IK 10 grados)
- Cumplen las normas IEC 23-48 e IEC 60670
- Marca IMQ
| Descripcion Tipo | Dimensiones |
| Caja IP65 PC | 140 x 220 x 140 |
| Caja IP65 PC | 205 x 220 x 140 |
| Caja IP65 PC | 275 x 220 x 140 |
Gabinete Gemini
Gemini de ABB, revoluciona el mercado de los gabinetes aislantes para baja tensión. Es el primer gabinete realizado en material termoplástico al que se le proporcionan las mismas características mecánicas que al poliéster, gracias a la técnica de moldeo por inyección. Esto significa, un producto sumamente robusto, con un revestimiento exterior rígido y un núcleo interior expandido. Además no contiene fibra de vidrio, por lo que con el paso del tiempo no aflora este a la superficie perjudicando la funcionalidad y la seguridad de utilización y manejo; como habitualmente suele suceder con los gabinetes de poliéster.
El grado de protección es IP66 (IP40 con puerta abierta y componentes interiores instalados) y la resistencia a los agentes químicos y atmosféricos es muy alta, motivo por el cual los gabinetes Gemini garantizan excelentes prestaciones, incluso bajo condiciones de funciona-miento a la intemperie o particularmente severas.
